Projekt Boombox

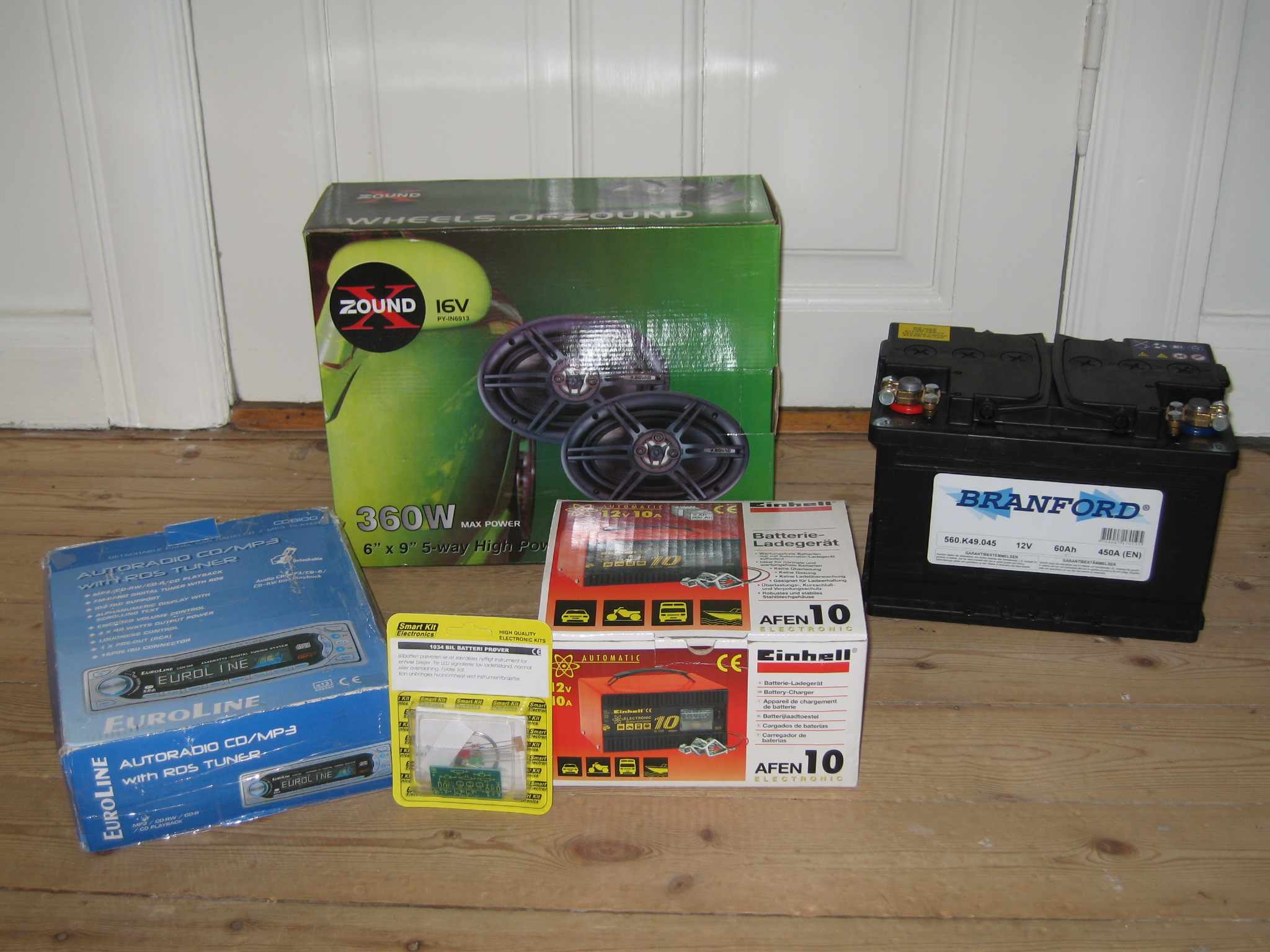

Jeg holder meget af at gå på festival, og på sådan et sted har man ofte brug for musik som man selv bestemmer. Til det formål vil jeg bygge en Boombox der skal kunne spille en hel weekend uden at skulle fyldes med batterier hele tiden. Den må også gerne kunne spille højt, og den skal ikke være for dyr. Nedenfor er så resultatet af mine anstrengelser:Her er de første dele til min nye Boombox. De består af følgende:
1 sæt stereohøjtalere til en bil, type 6x9" fra THansen.
1 billig bilradio der kan afspille mp3 filer.
1 elektroniksamlesæt til batteritester.
1 bilbatterioplader.
1 bilbatteri med 60 Ah.

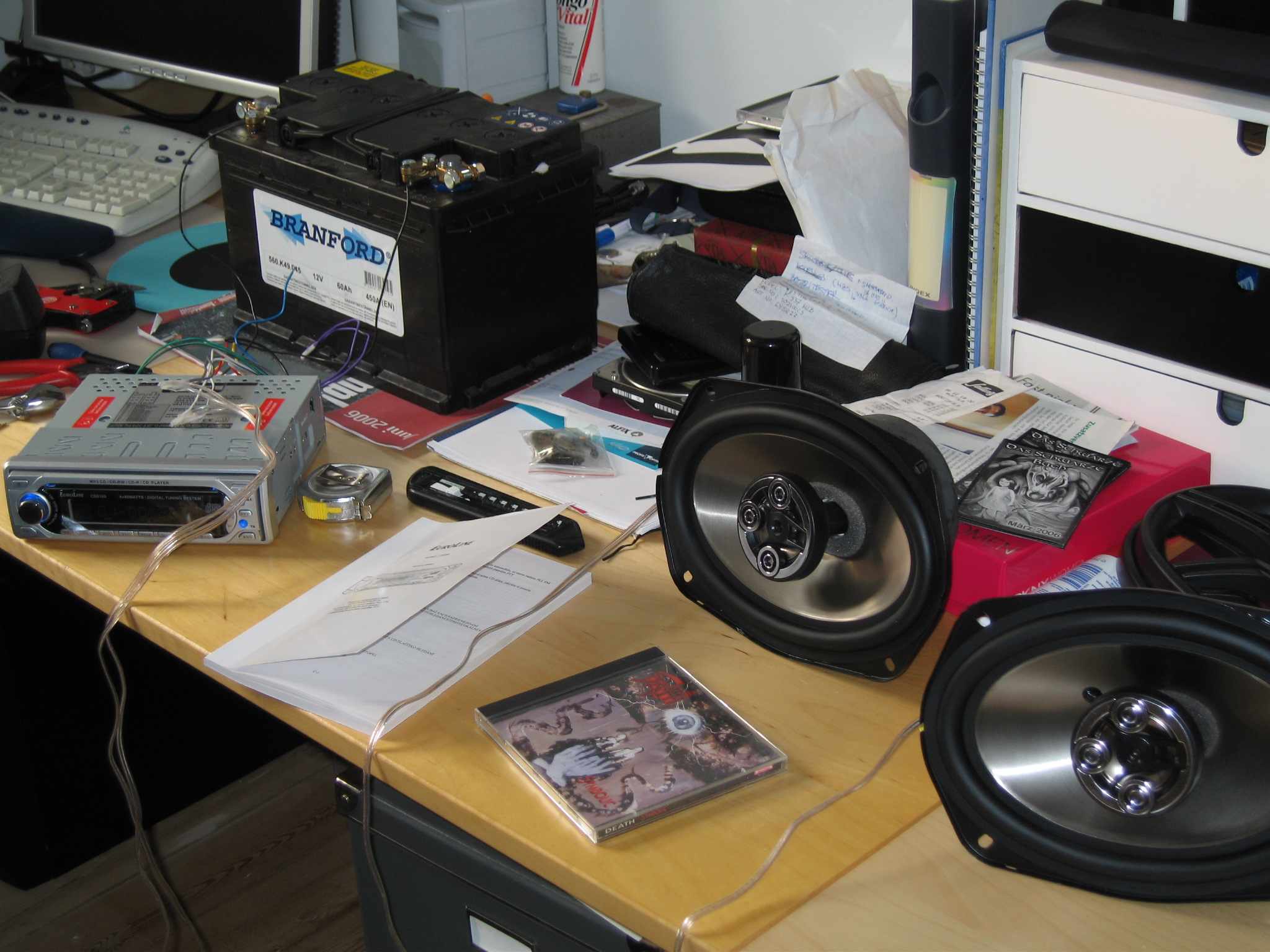

Her tester jeg om bilradion virker sammen med bilbatteriet og højtalerne. Det gør den!

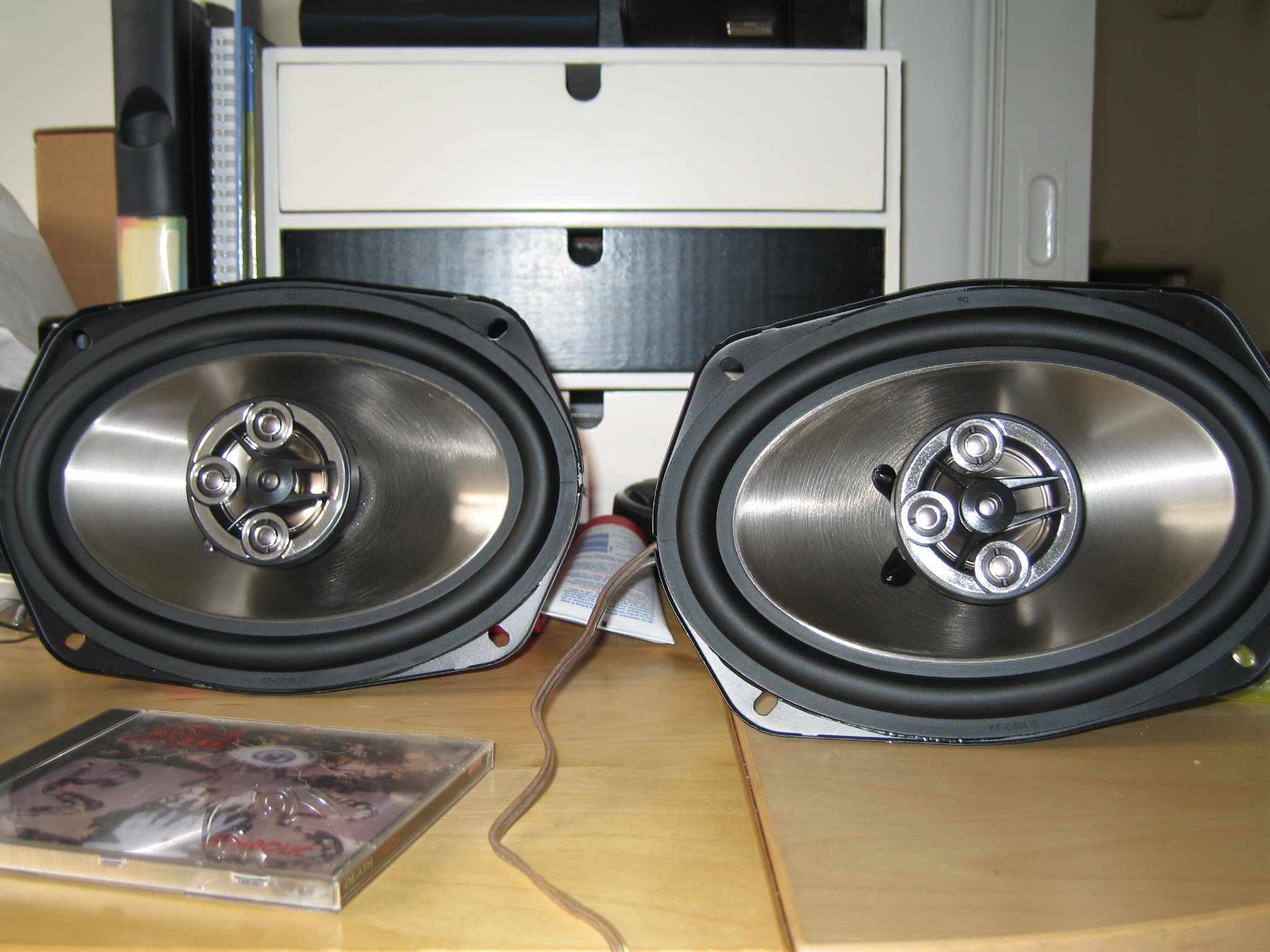

Sådan ser højtalerenhederne ud tæt på.

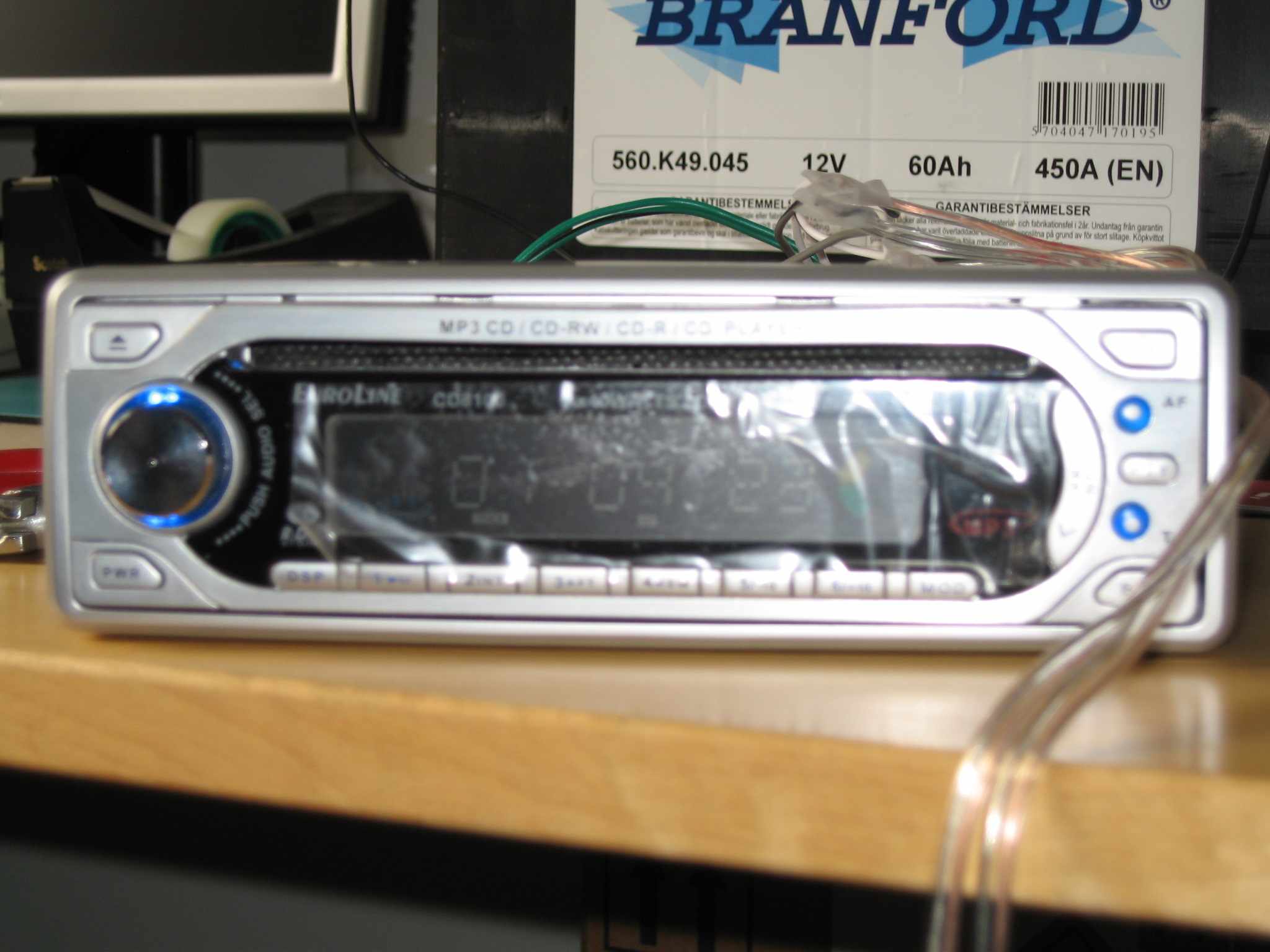

CD afspilleren er købt på nettet rimeligt billigt.

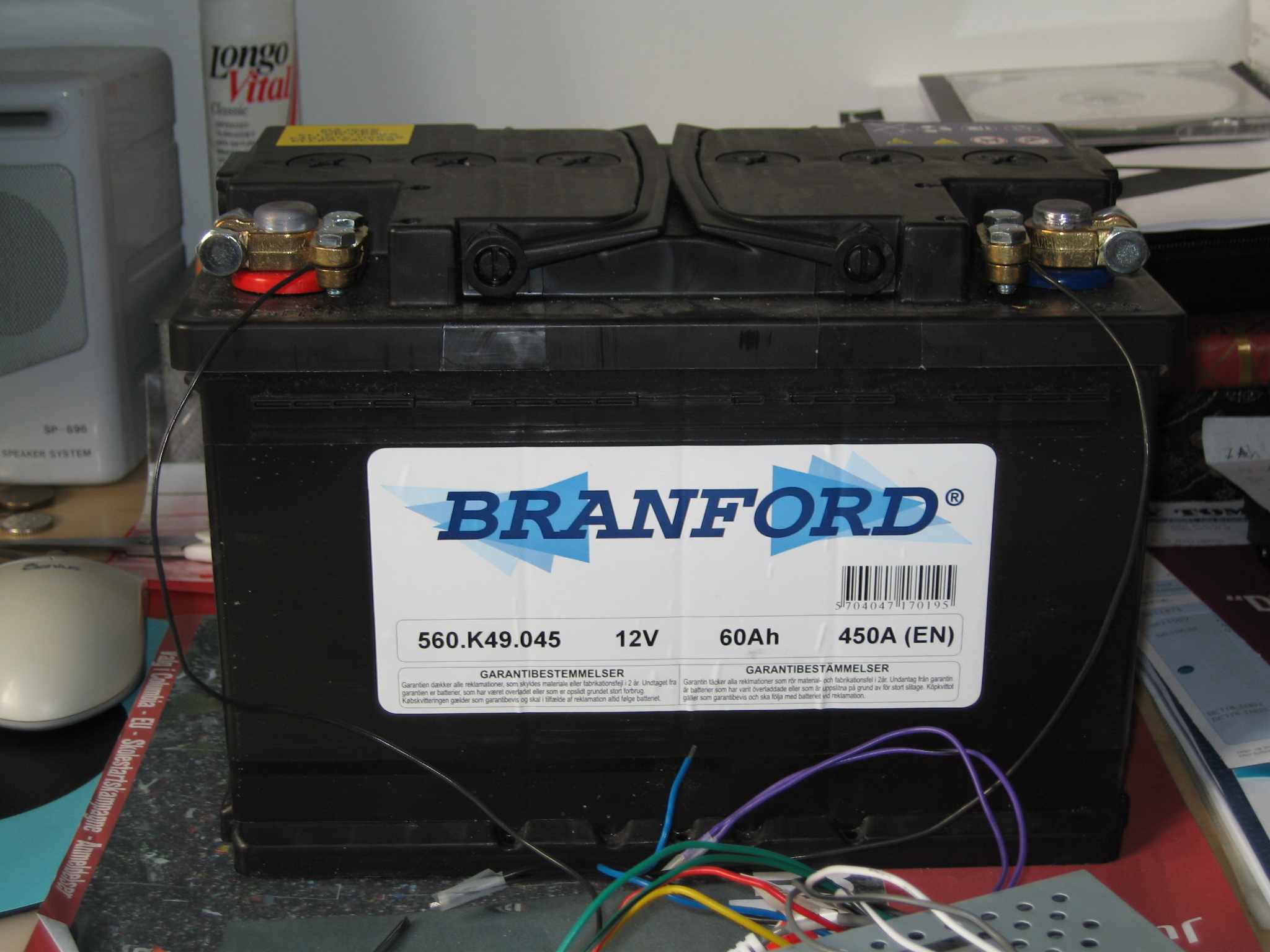

Bilbatteriet er købt hos Harald Nyborg. 60 Ah skulle være nok til en weekend på festival.

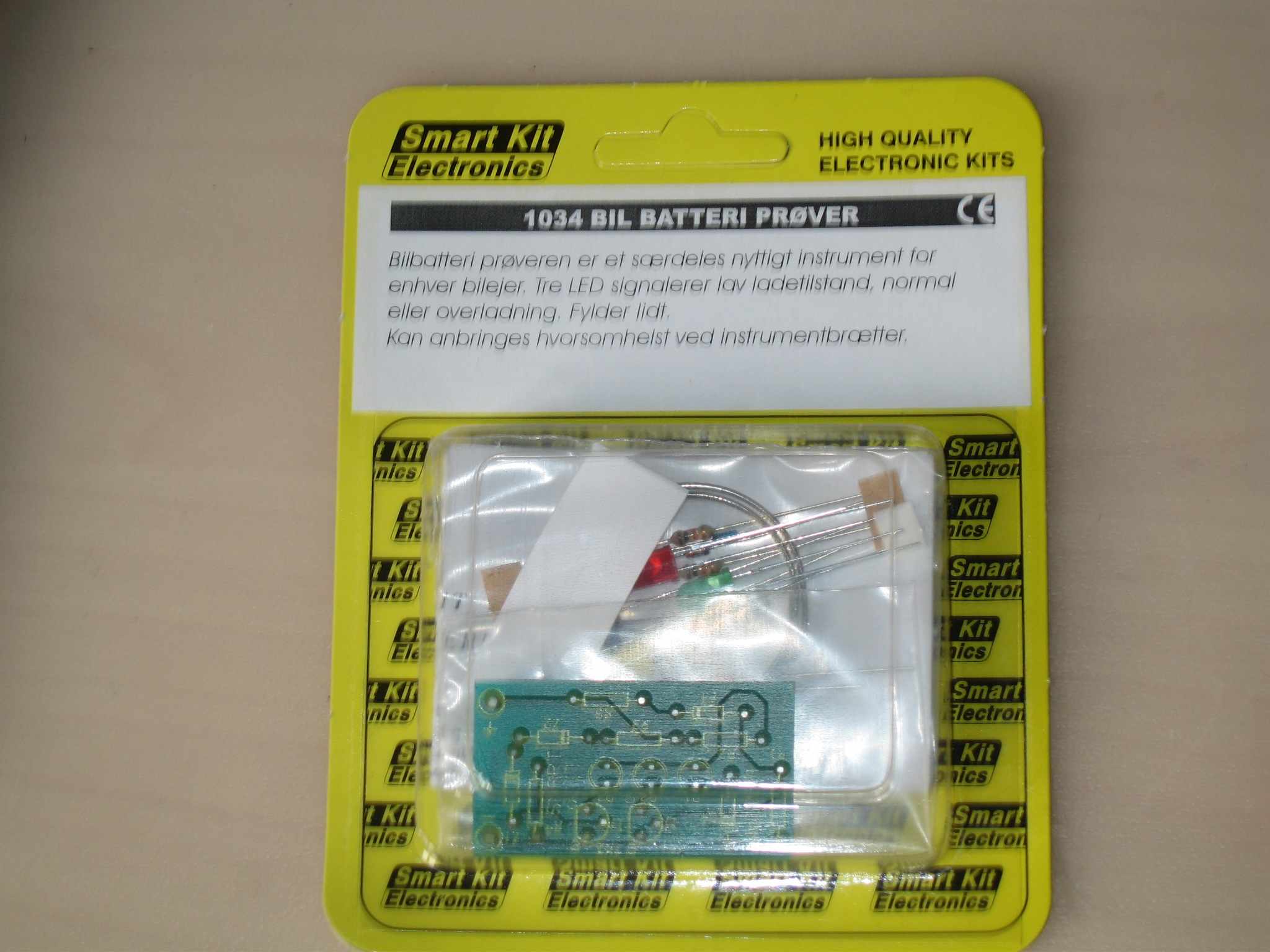

Det er sjovt at lodde ind i mellem, og denne batteritester til bilbatteri har jeg købt hos Elektronik Lavpris i Århus.

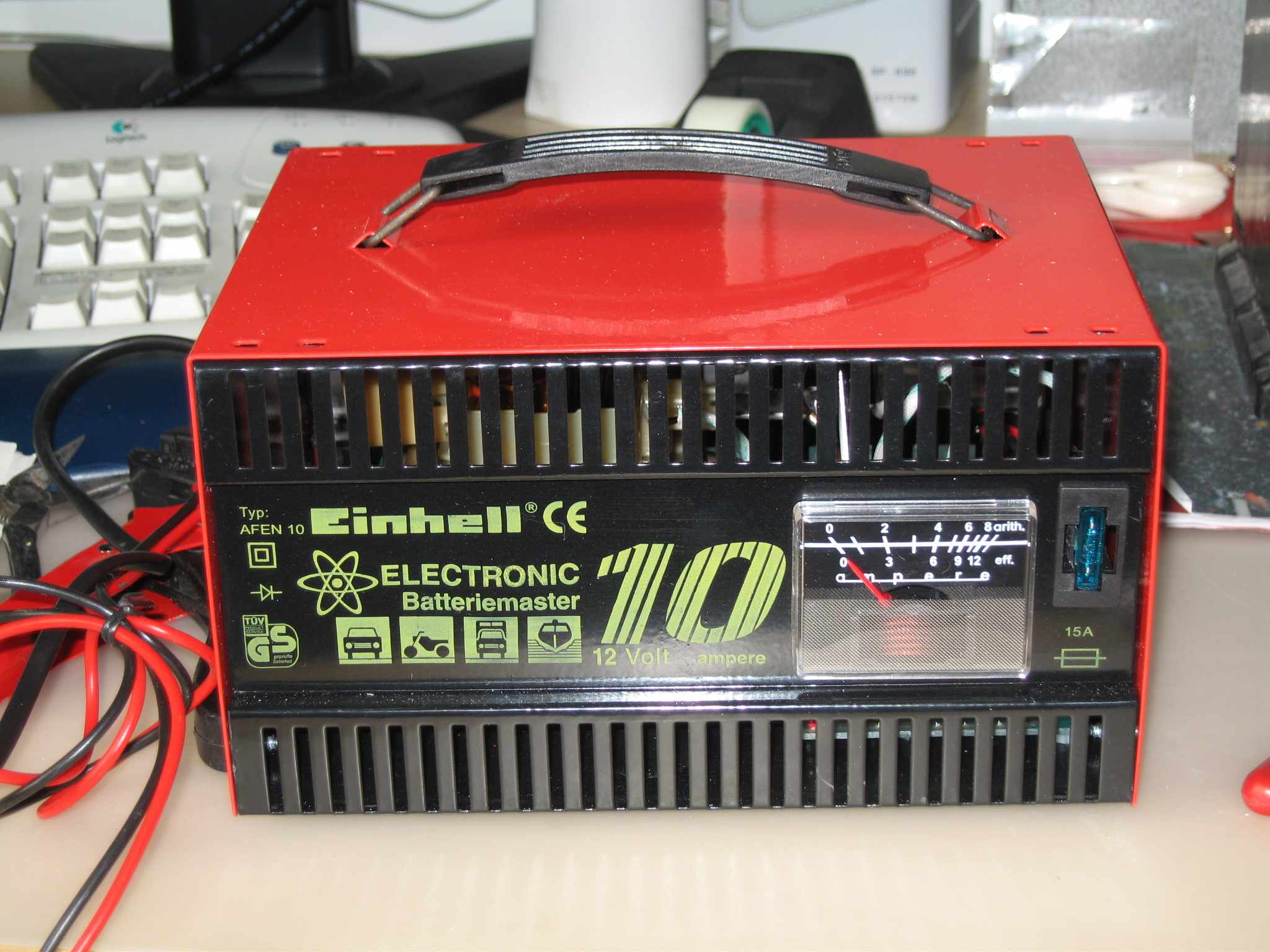

Batteriet skal jo lades op efter noget tid, og denne oplader er købt hos Harald Nyborg.

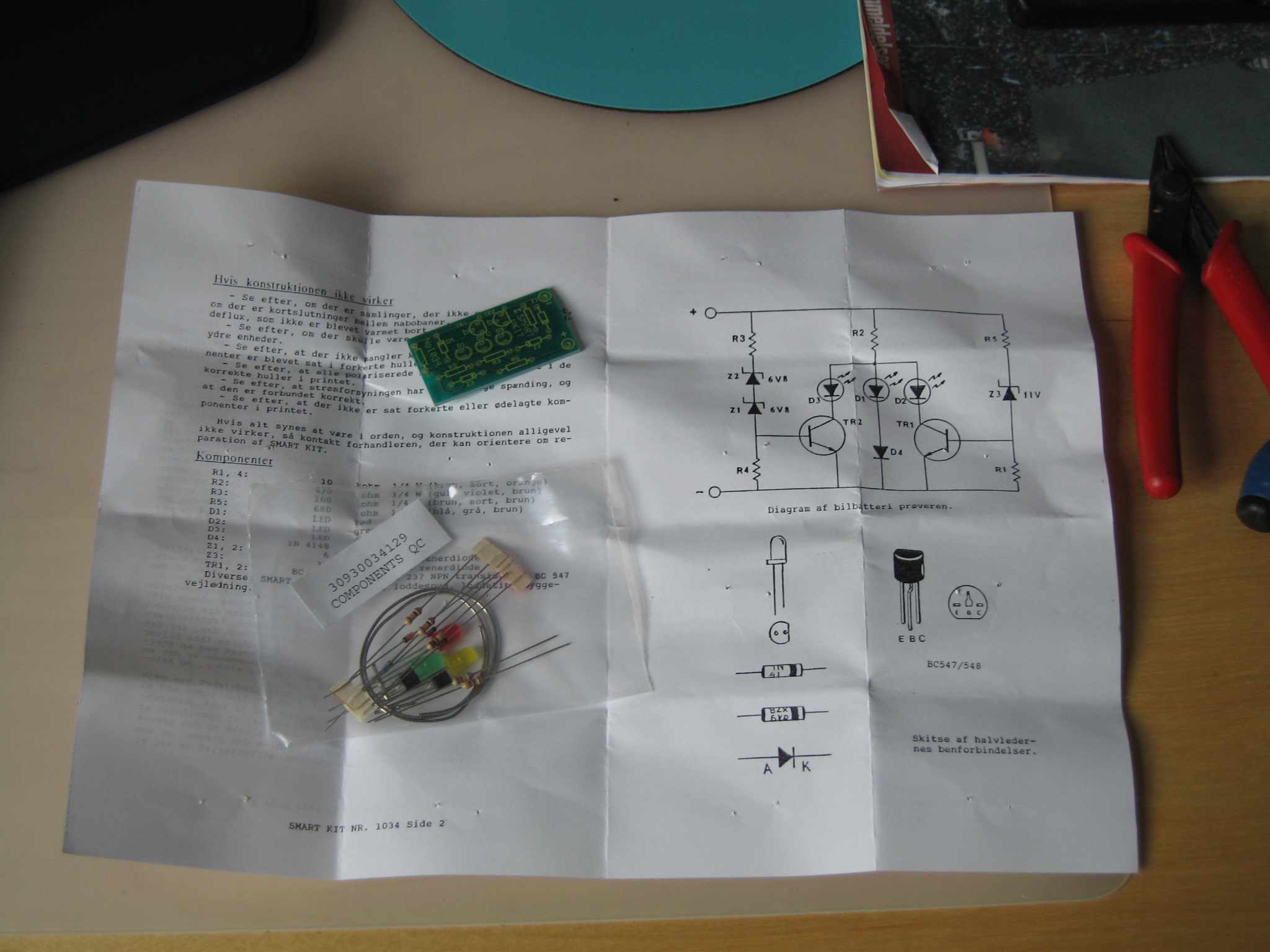

Her ses batteritesteren tættere på. Den er ikke samlet endnu.

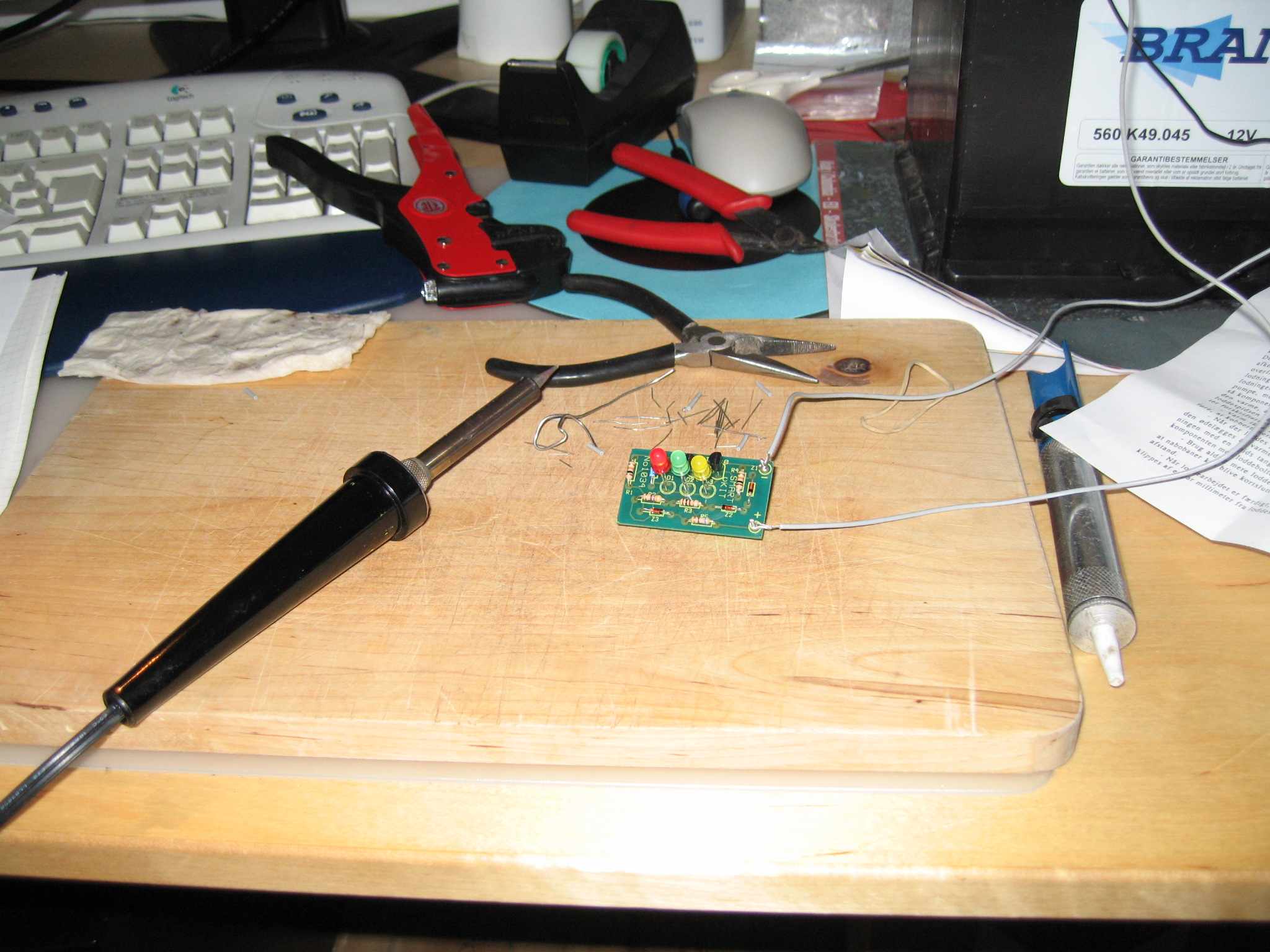

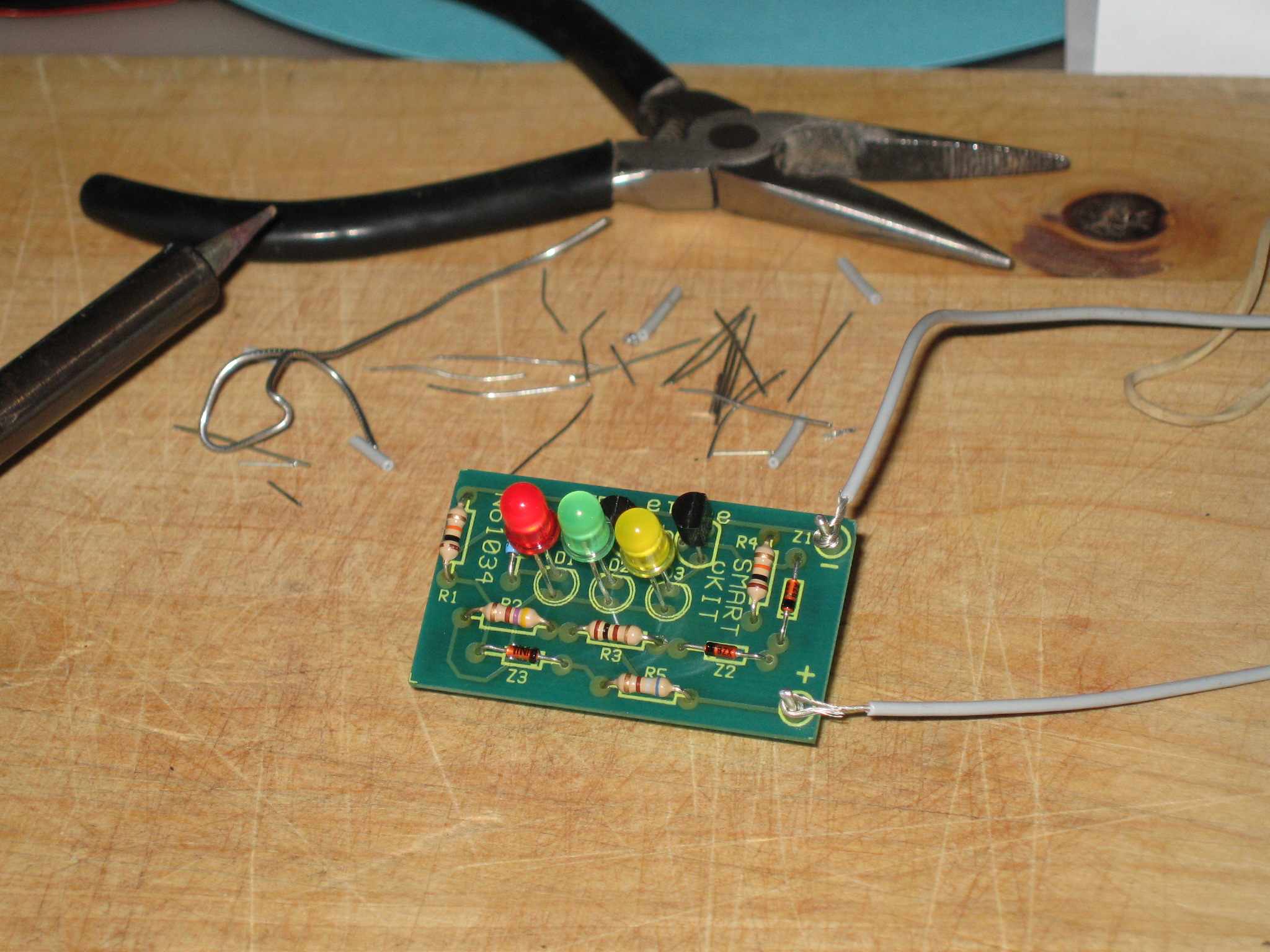

Her er delene så blevet monteret på printet, og loddet fast.

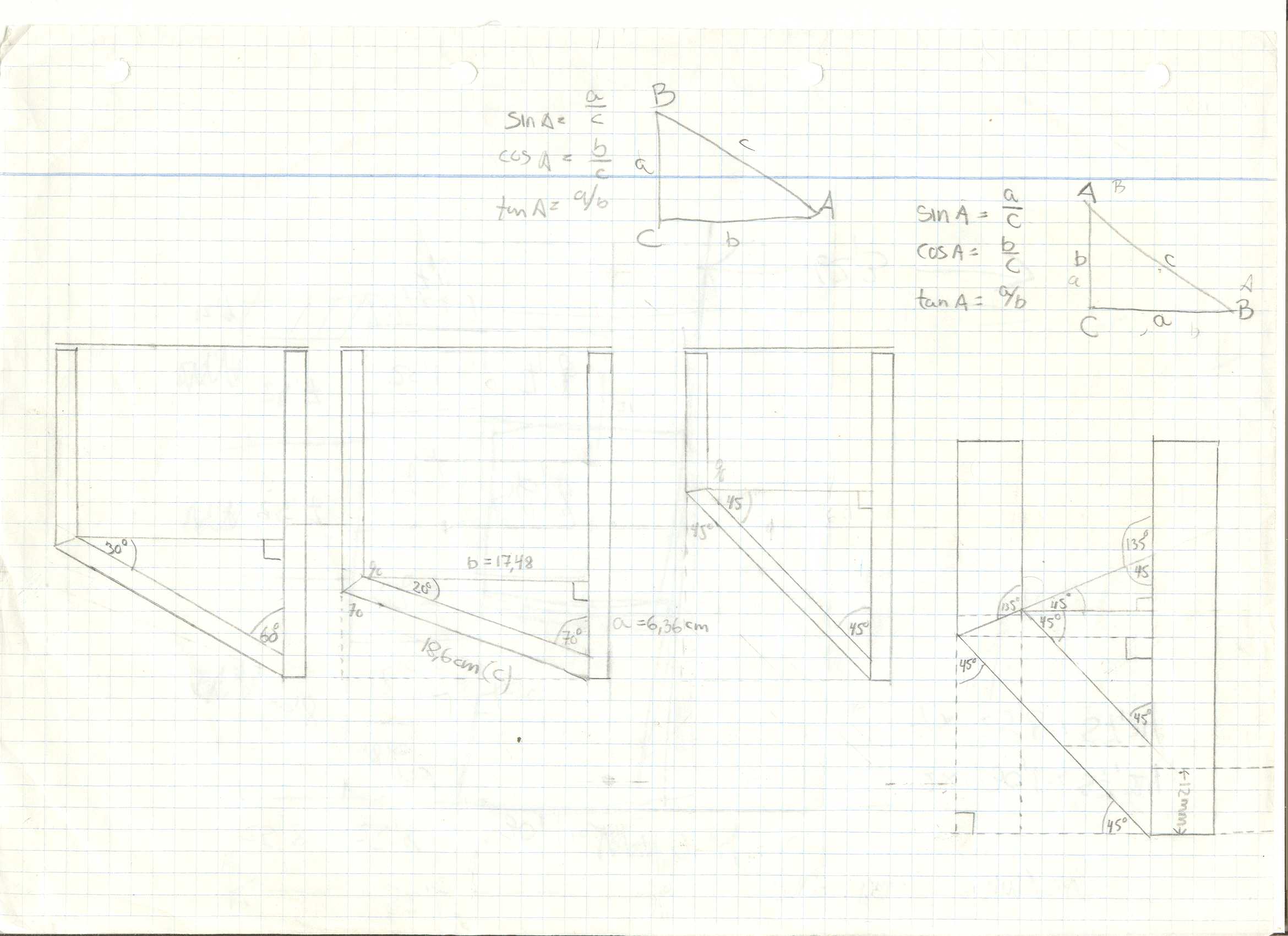

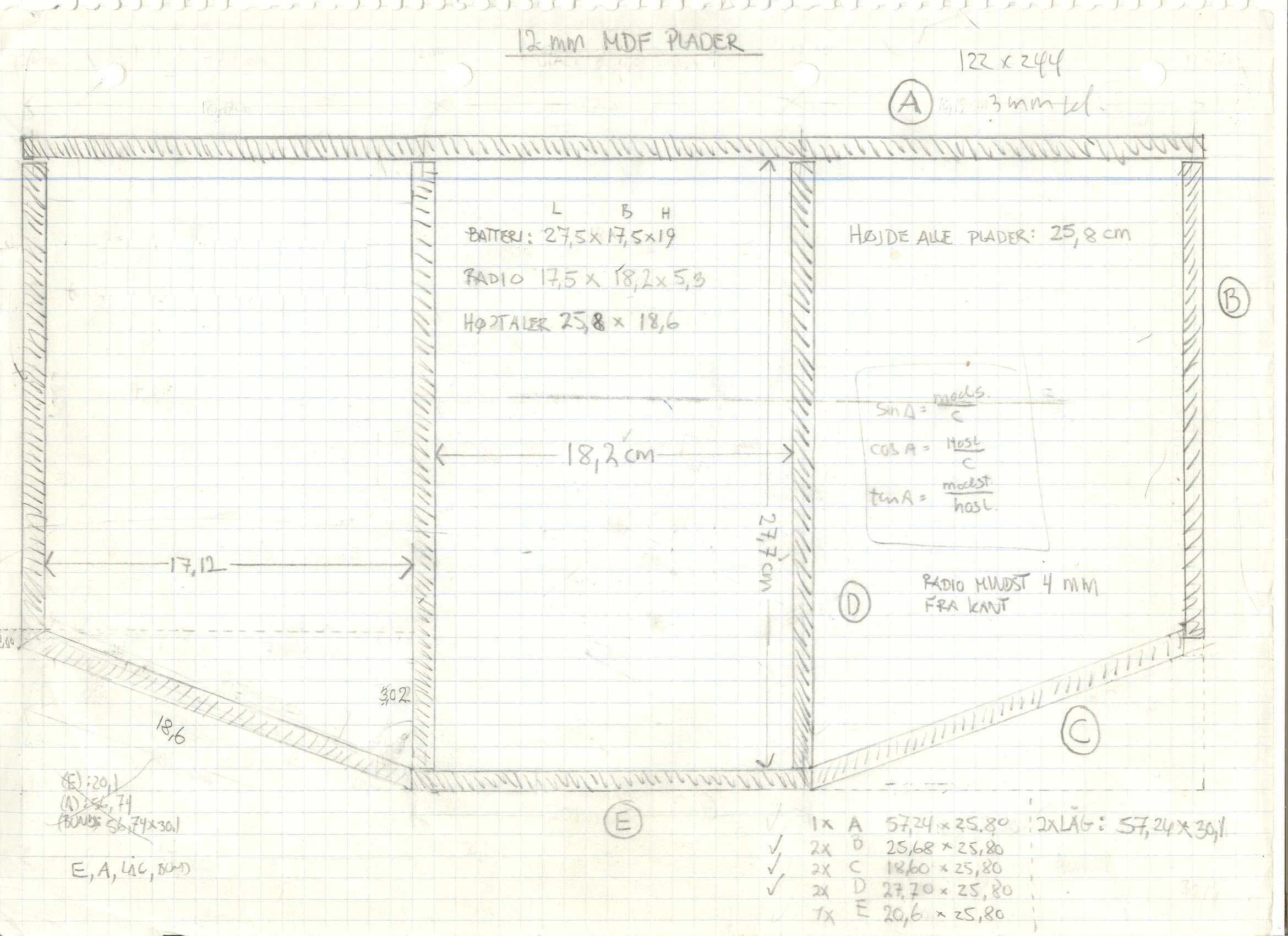

Skitse til hvordan kassen skal se ud. Tegningen er tegnet så proportionerne passer nogenlunde.

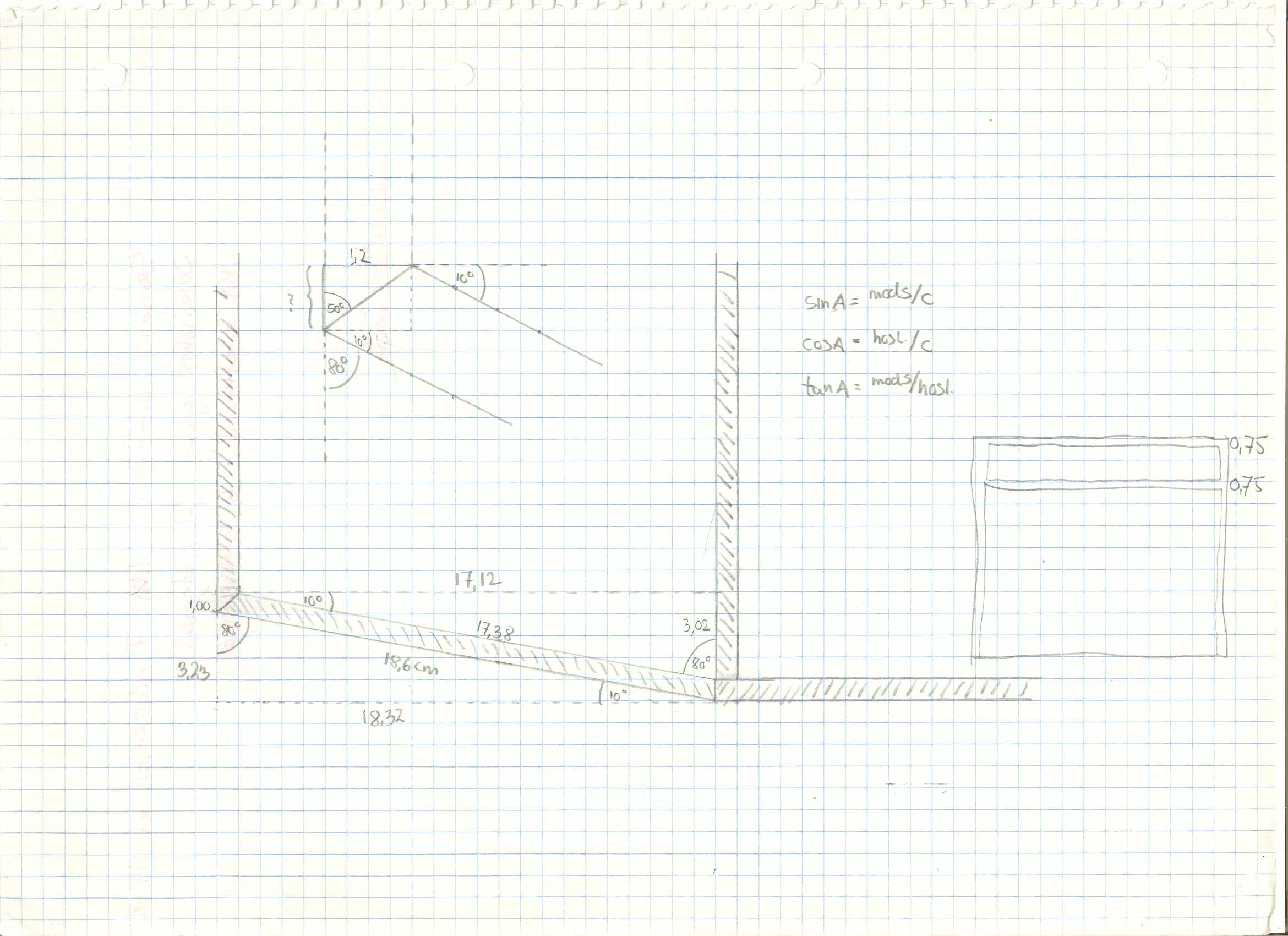

Jeg bruger 12 mm MDF-plader til hele kassen. Jeg har beregnet fronten sådan, at der er plads til 6x9" højtalere samt bilradioen.
Der er også lige akkurat gjort plads til batteriet. Nederst til højre har jeg lavet en liste over antallet og størrelsen af pladestykker der skal bruges til hele kassen.

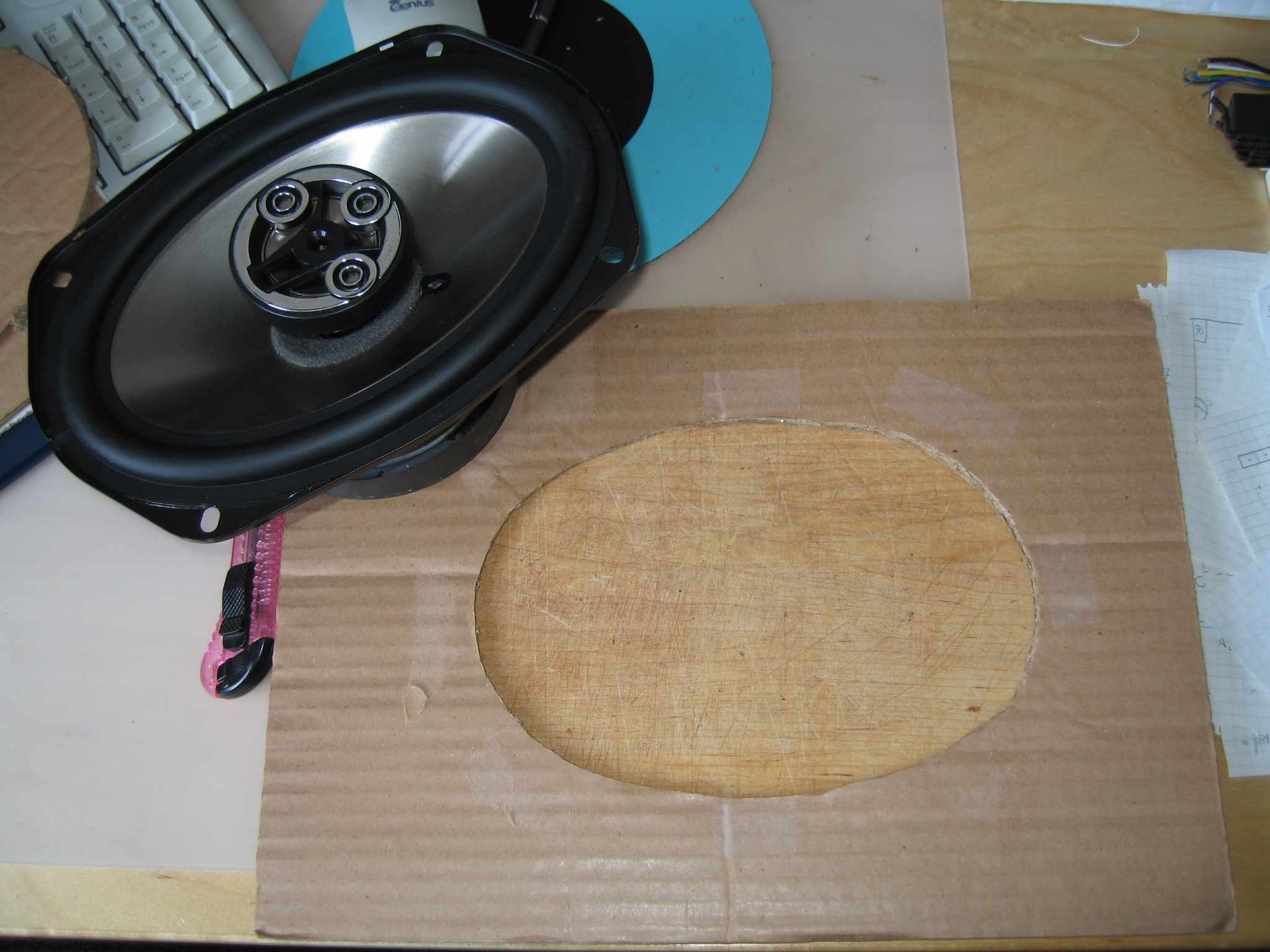

Der skal skæres hul til højtalerne, og størrelsen på hullet testede jeg med en skabelon for at undgå at lave hullet for stort.

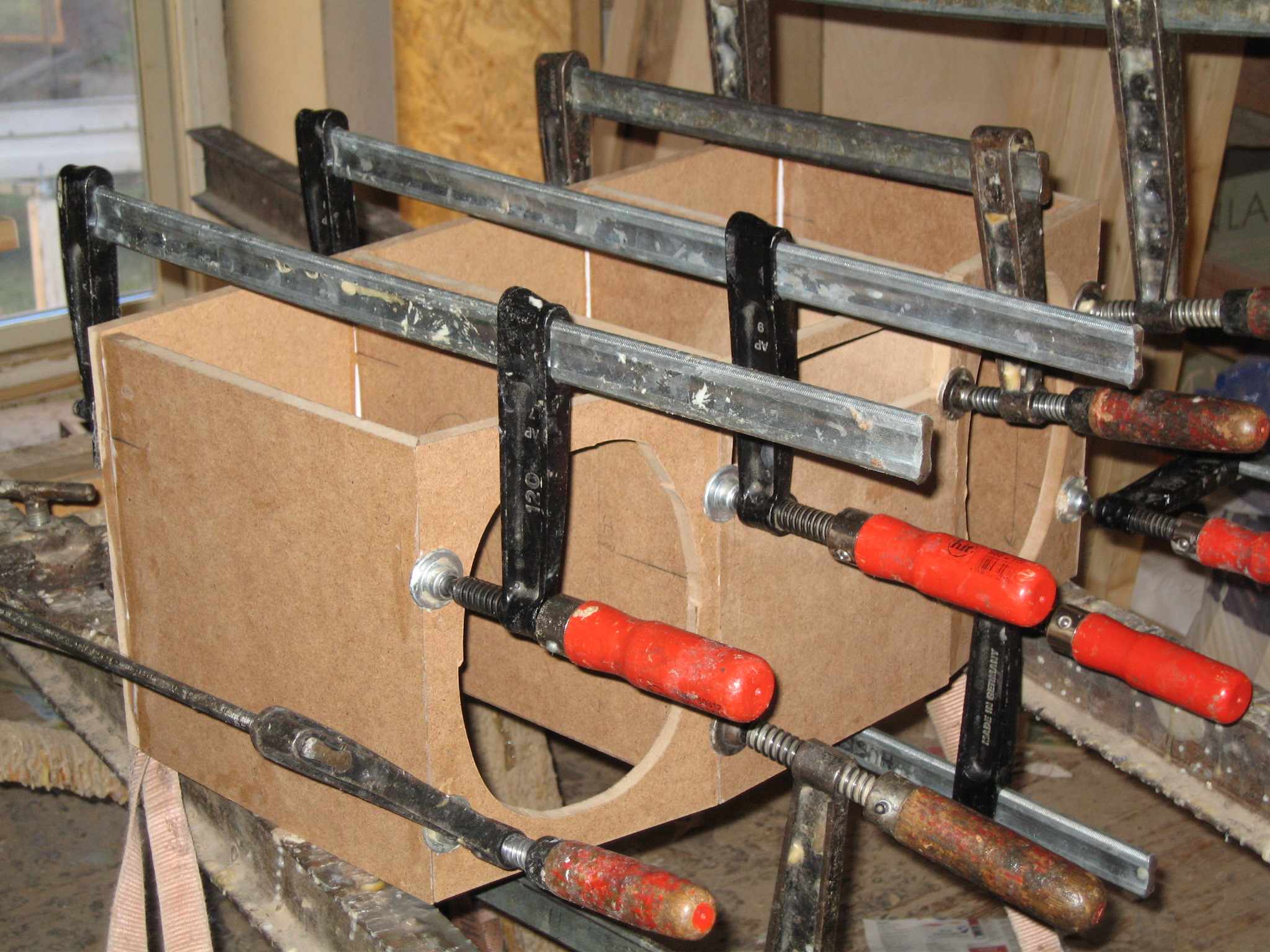

Sådan ser min Boombox ud efter at jeg har limet alle delene sammen, med kiks placeret rundt omkring i samlingerne.
Set fra en anden vinkel.

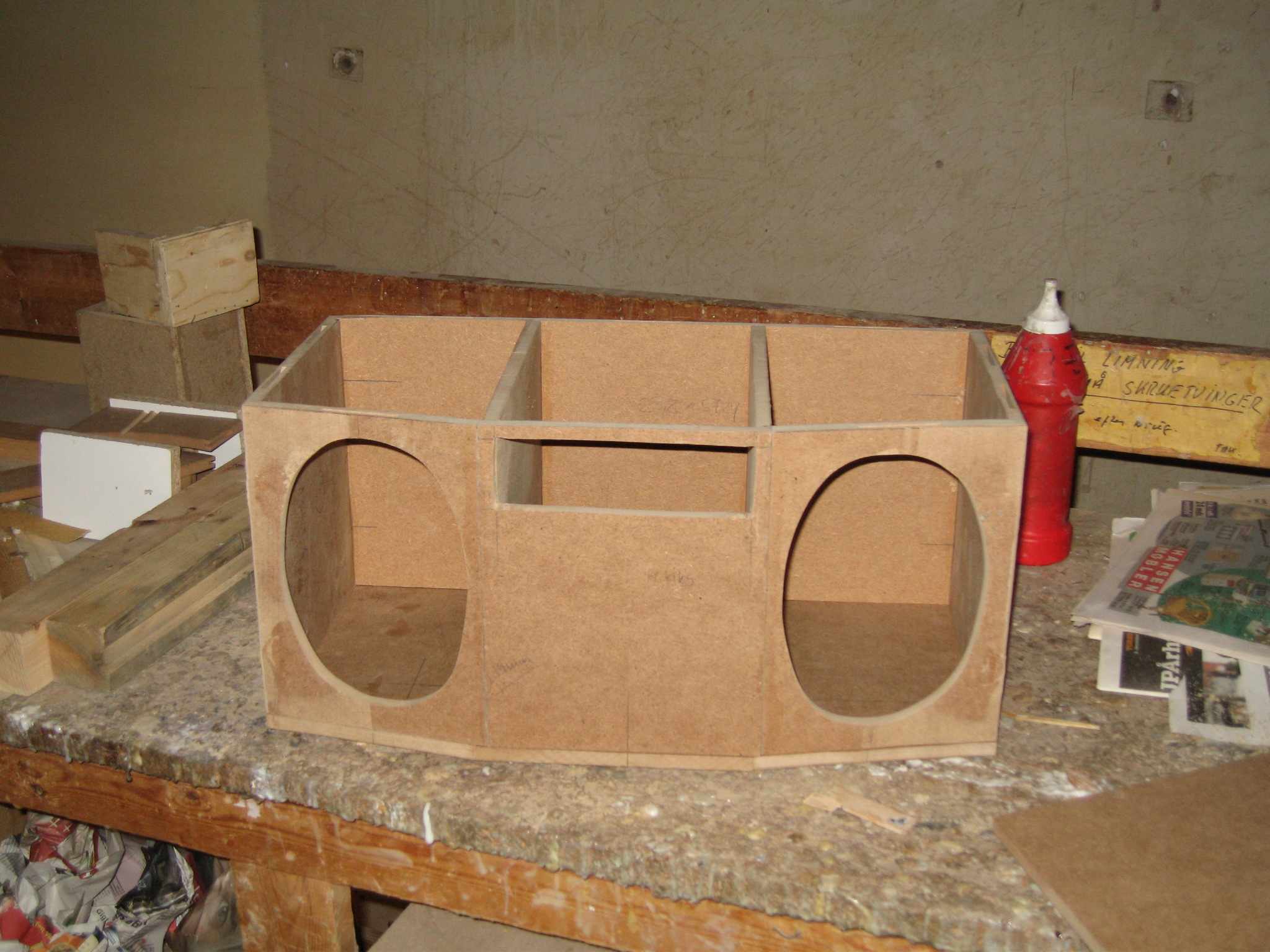

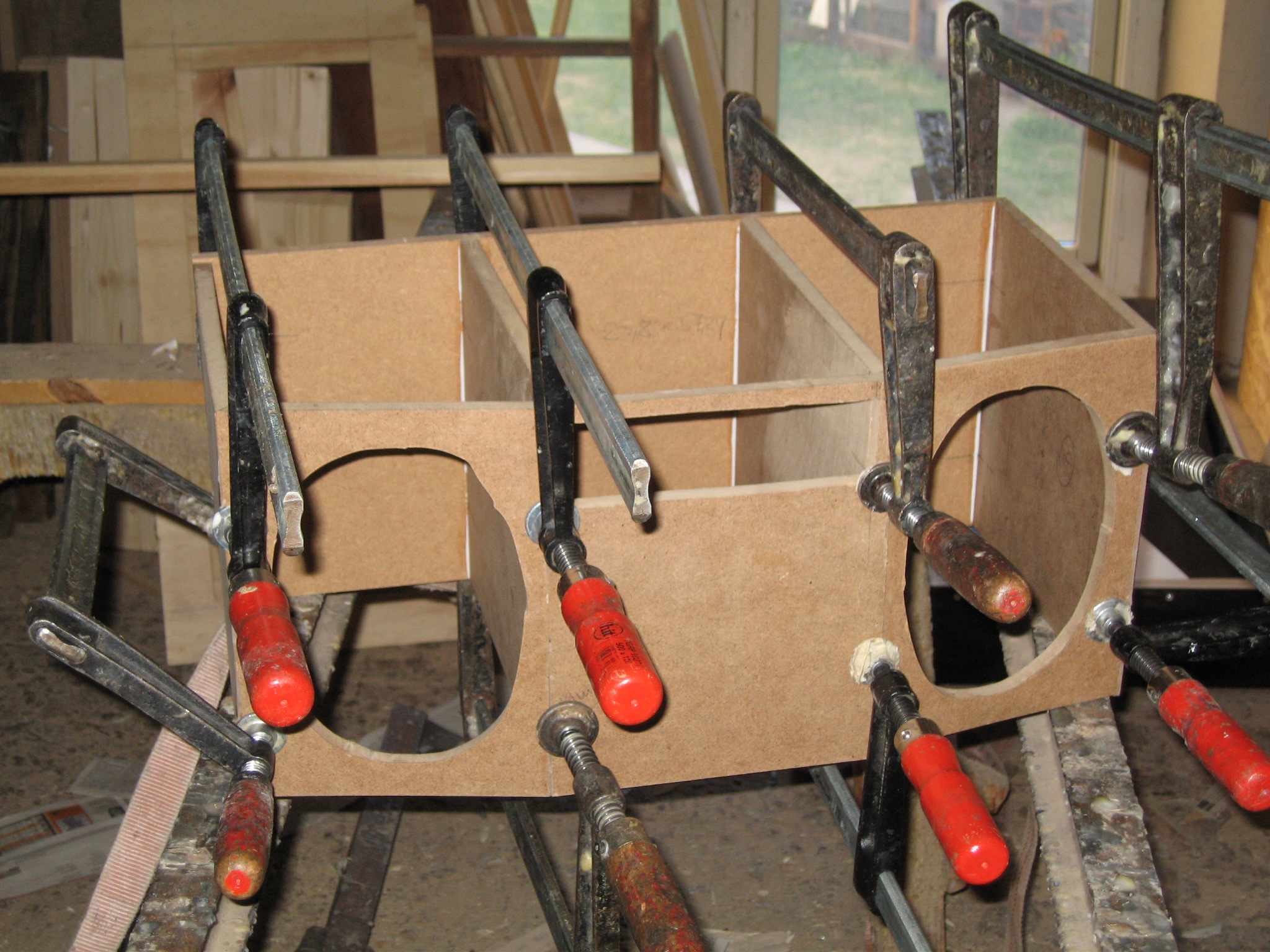

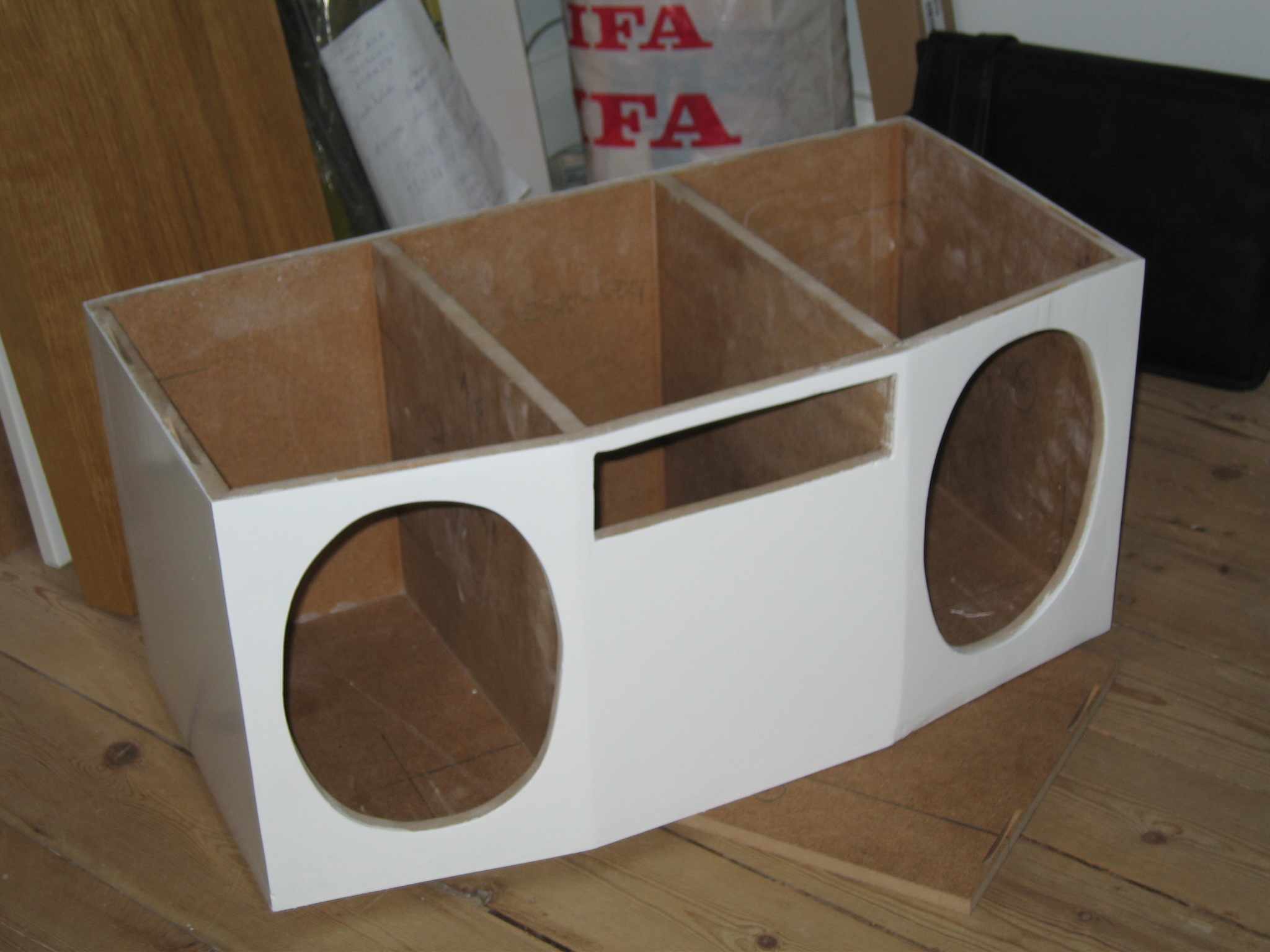

Så er den limet færdig, og hullerne til bilradio og højtalere er skåret ud.
Set fra en anden vinkel.
Set fra endnu en anden vinkel, med låget sat på.

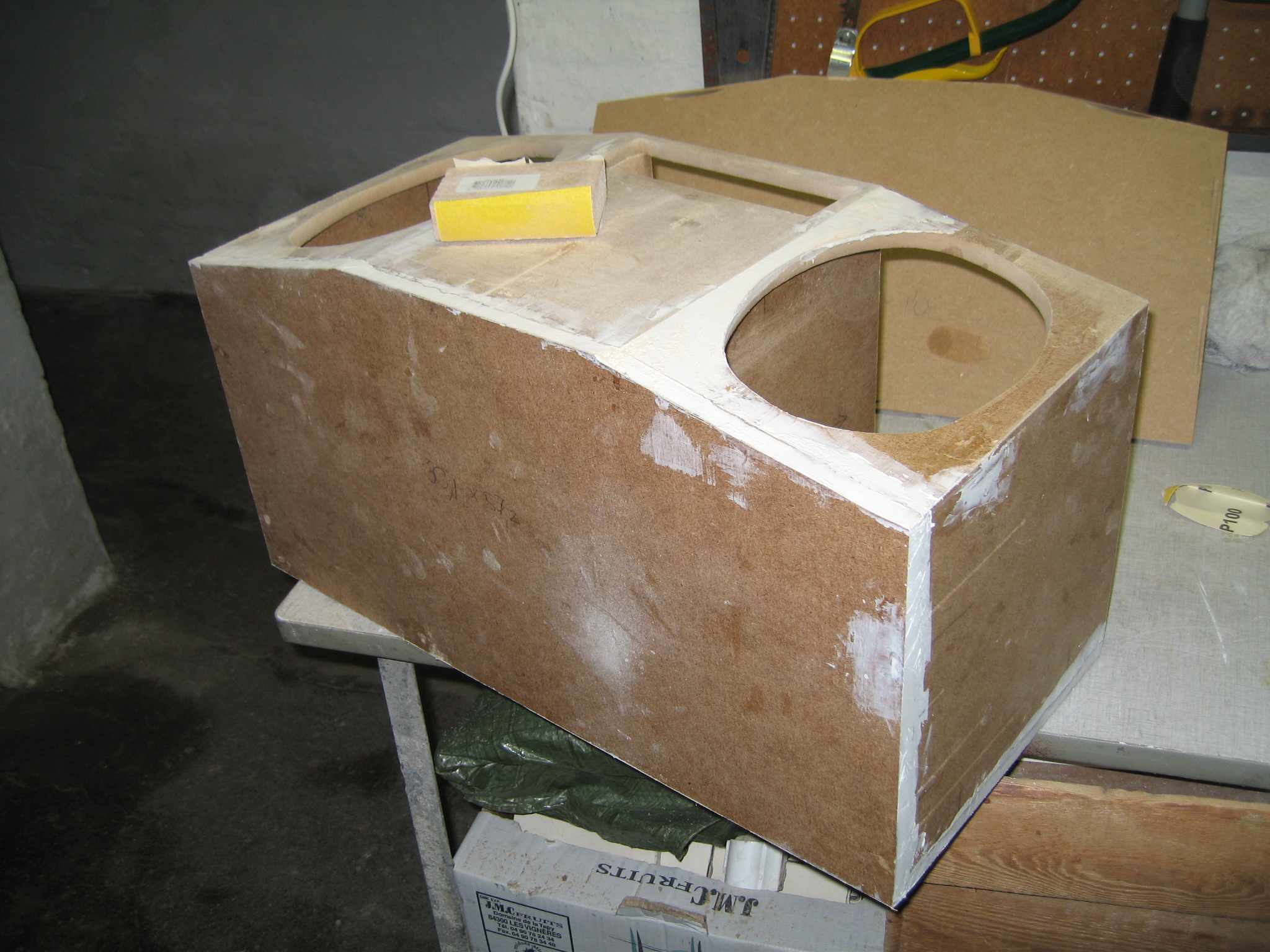

Så skal der spartles ujævnheder ud, med spartelmasse købt i Silvan.

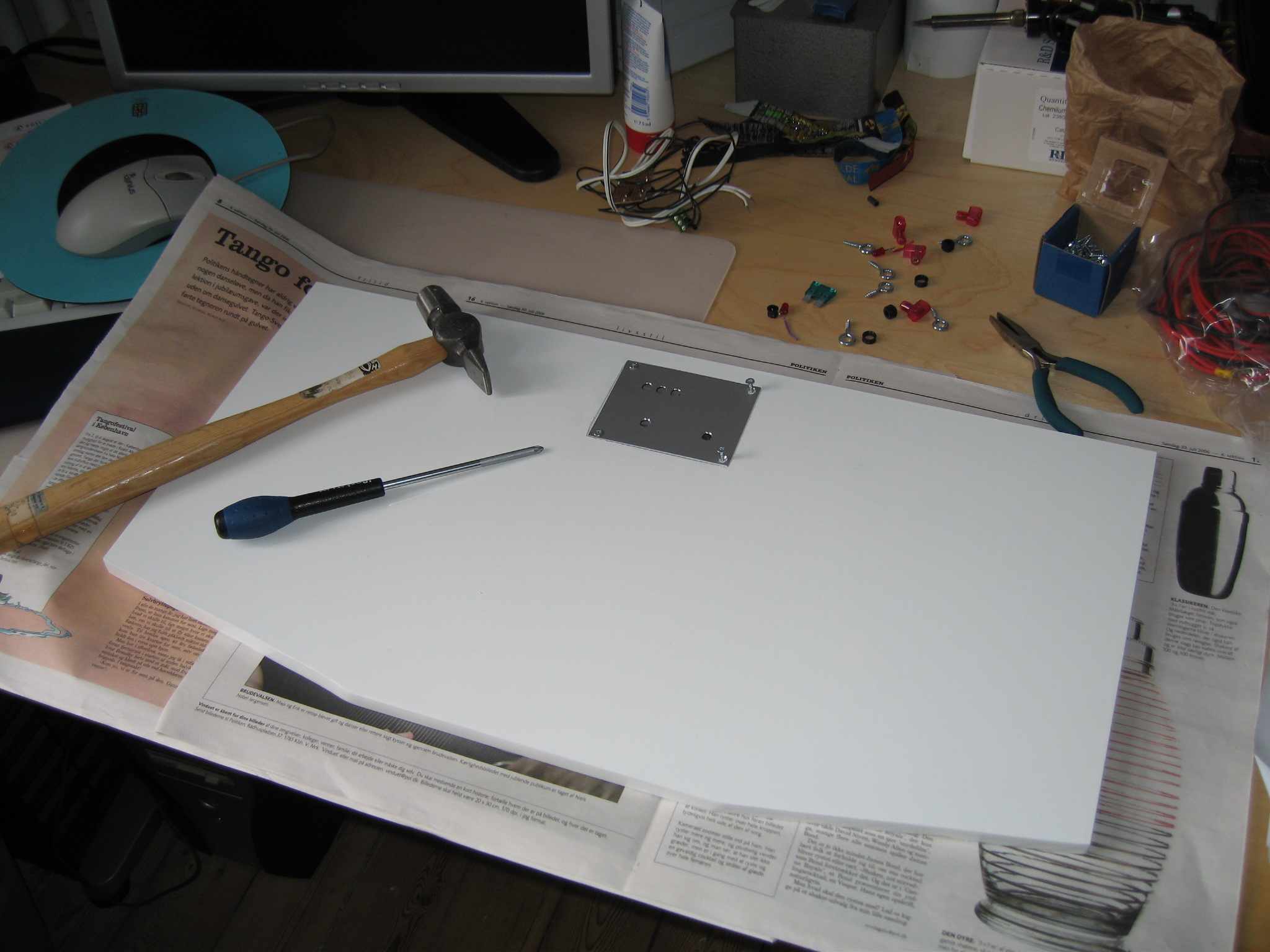

Her er låget malet færdigt, og jeg har skåret en aluminiumsplade til, så der kan fastmonteres on/off knap, samt lysdioder fra batteritesteren. Denne kan også tændes og slukkes på en separat knap.
Her er resten af kassen malet færdig.

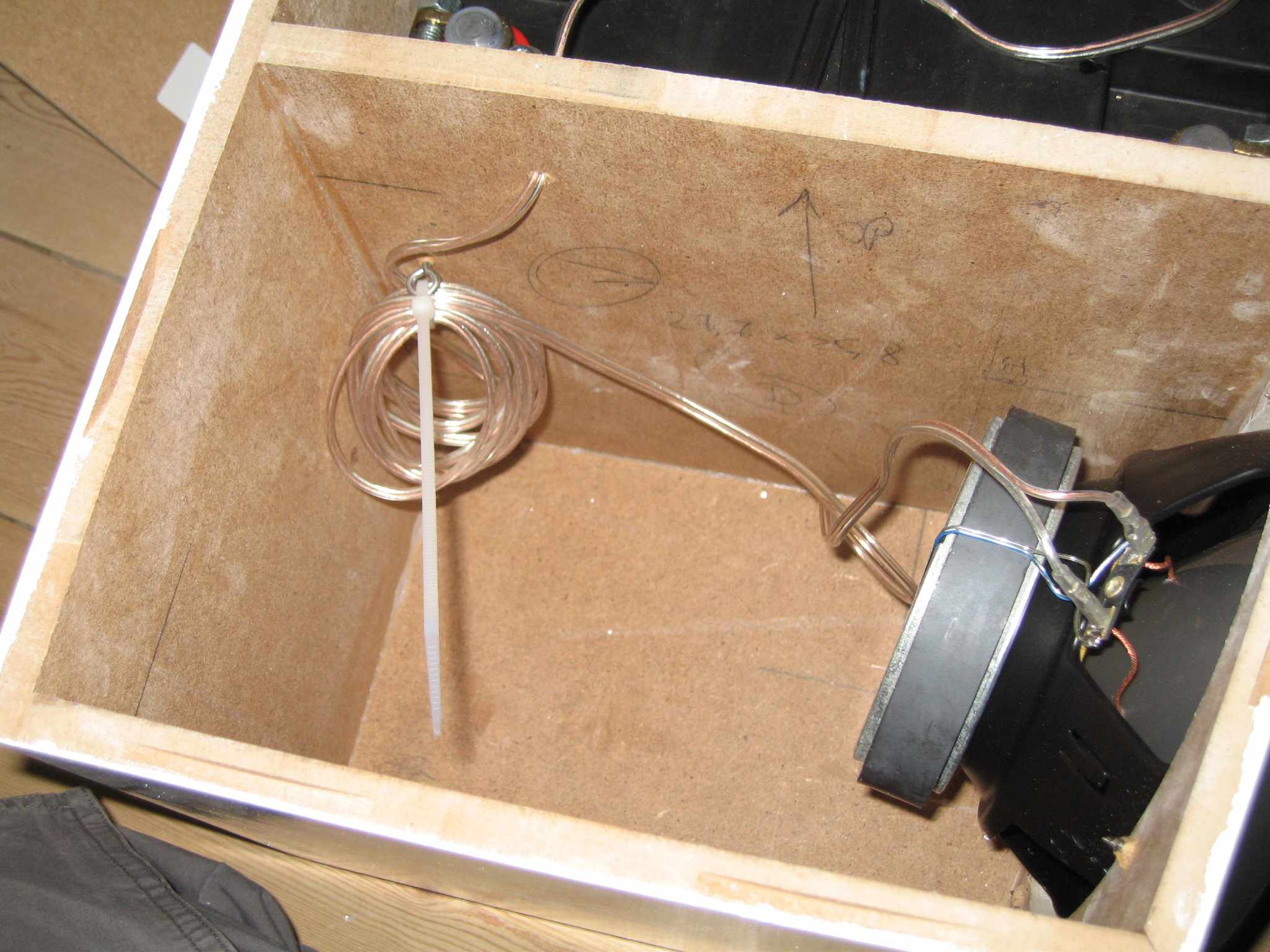

Efter montering af højtalere fæstnede jeg overskydende ledning med et øje og en strip inde i kassen.

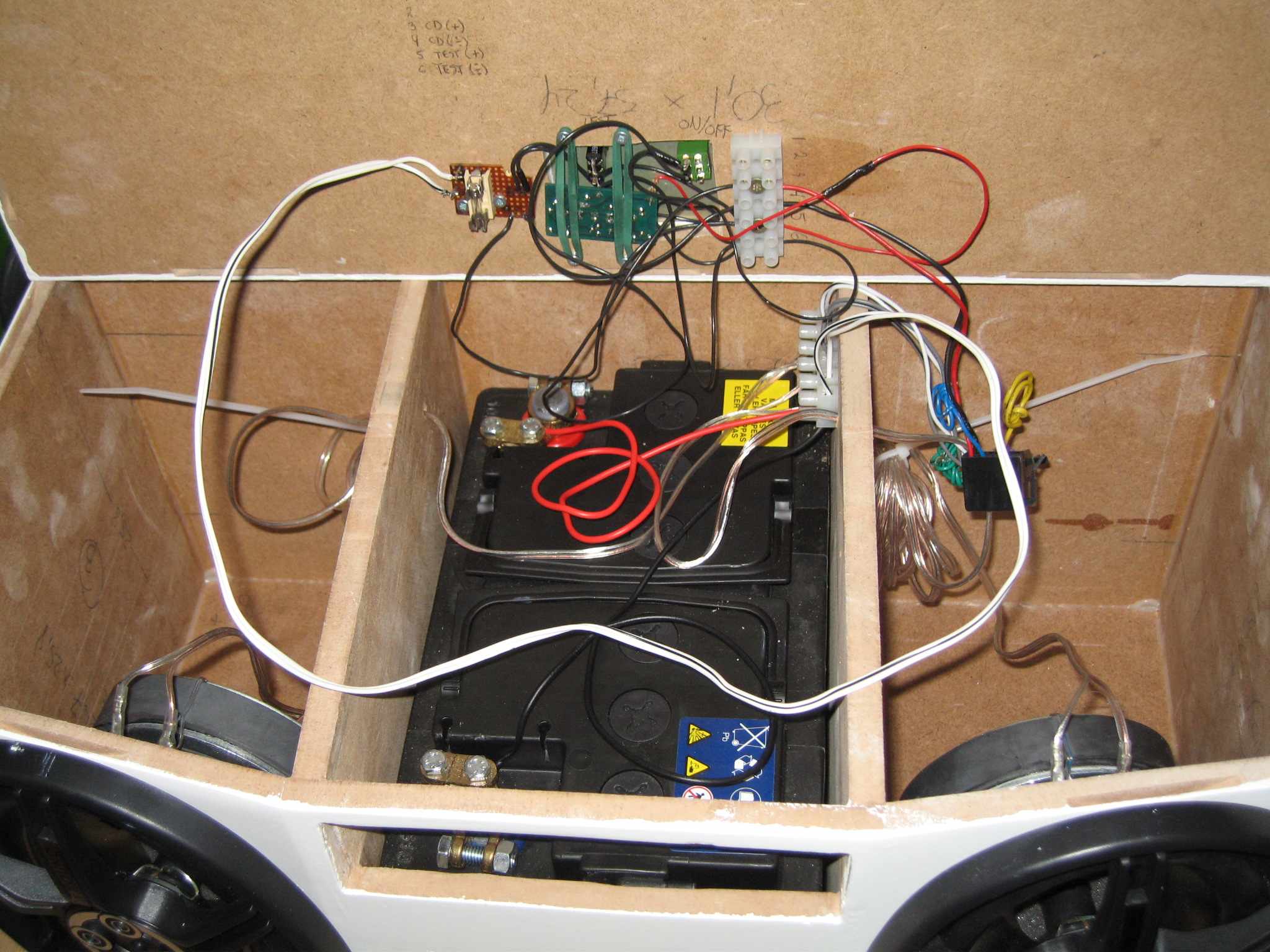

Batteritester, on/off knap til strøm samt højtalere monteres med samlemuffer og monteringsledning. Printet holdes på plads med to elastikker sat i spænd på nogle skruer.

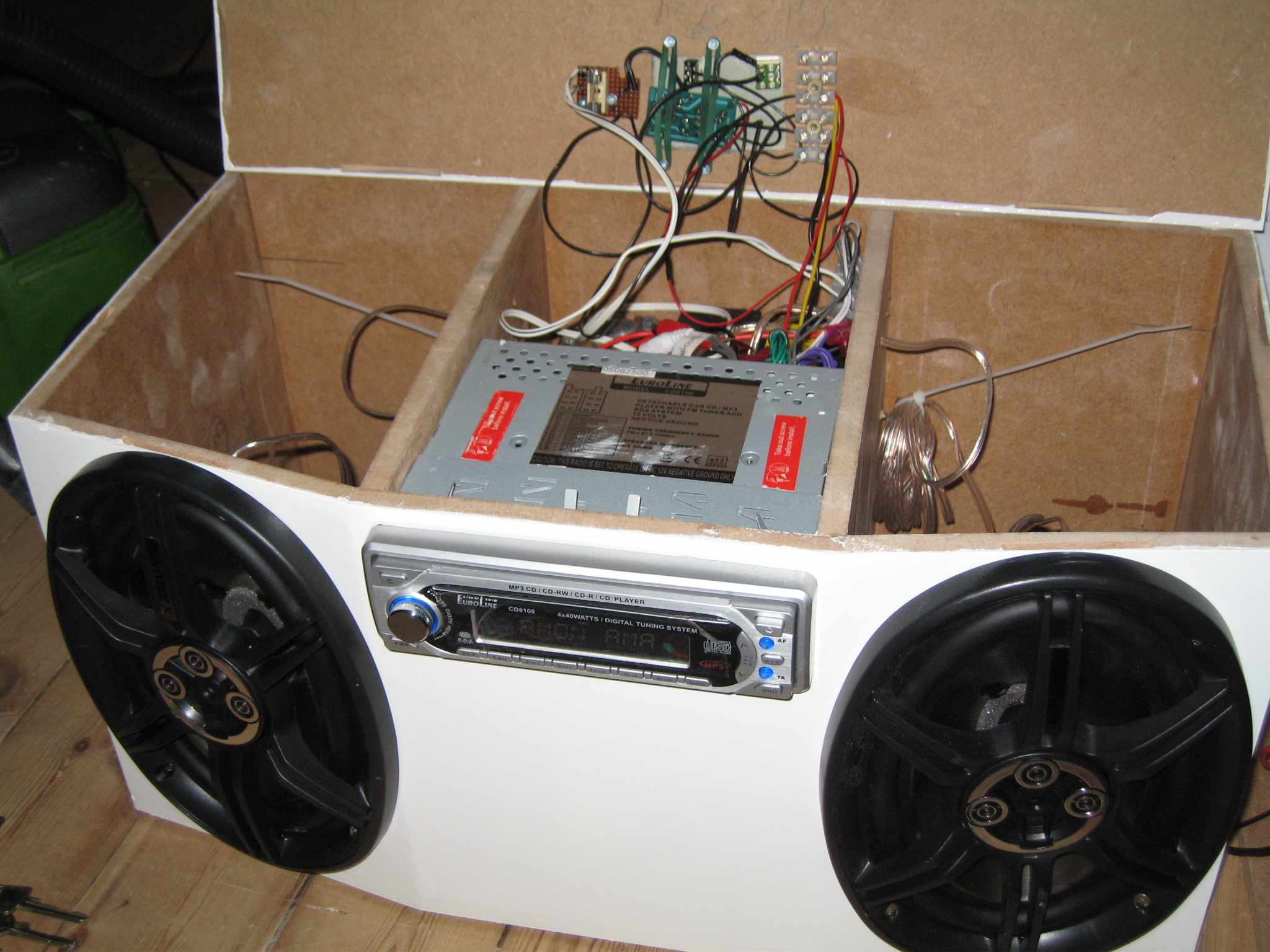

Så er CD afspilleren sat på plads.

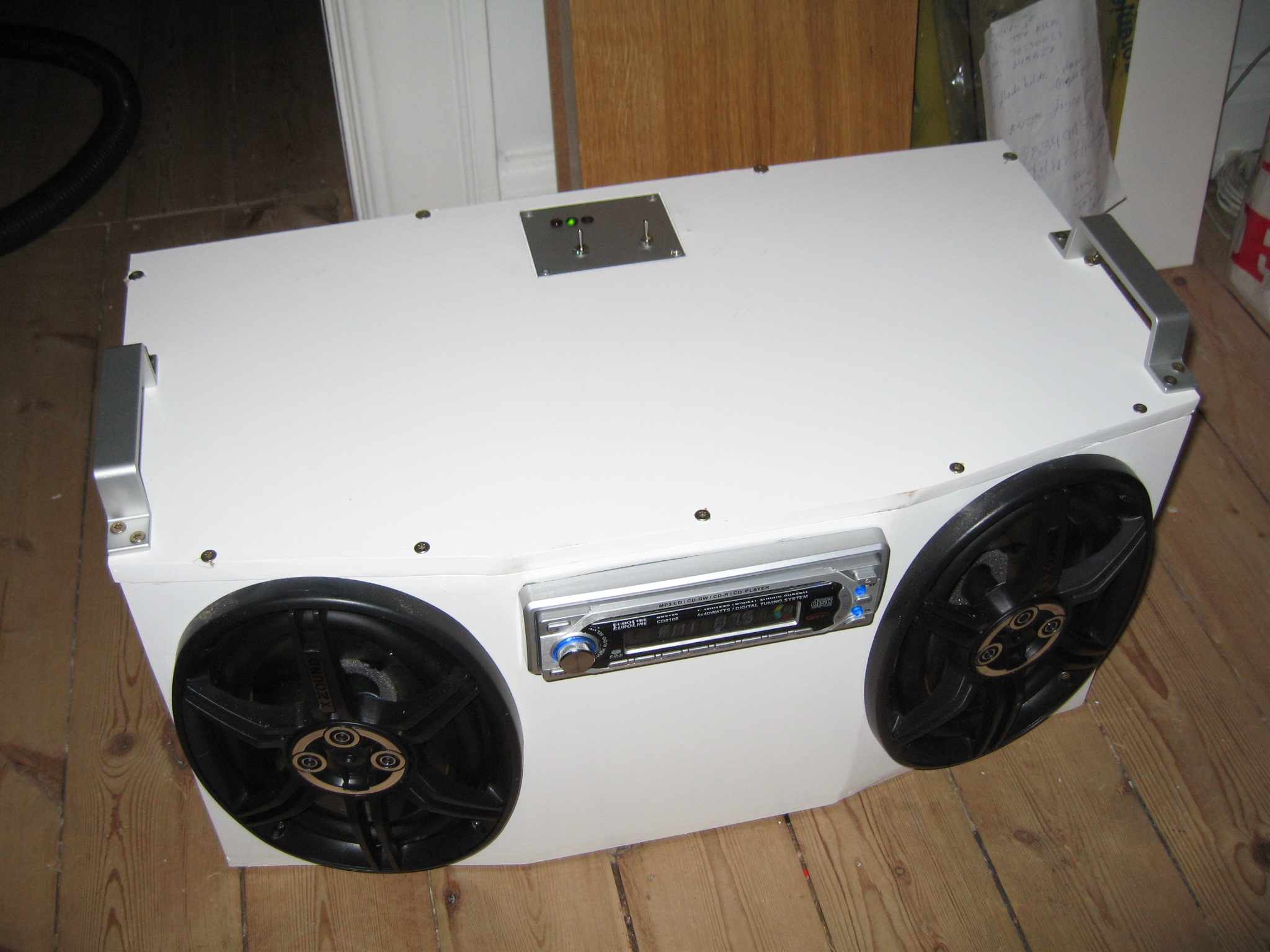

Så er vi klar til en lyttetest, og den spiller pænt højt!
Her kan man se batteritesteren i funktion. Den grønne diode indikerer at der er nok strøm på batteriet.

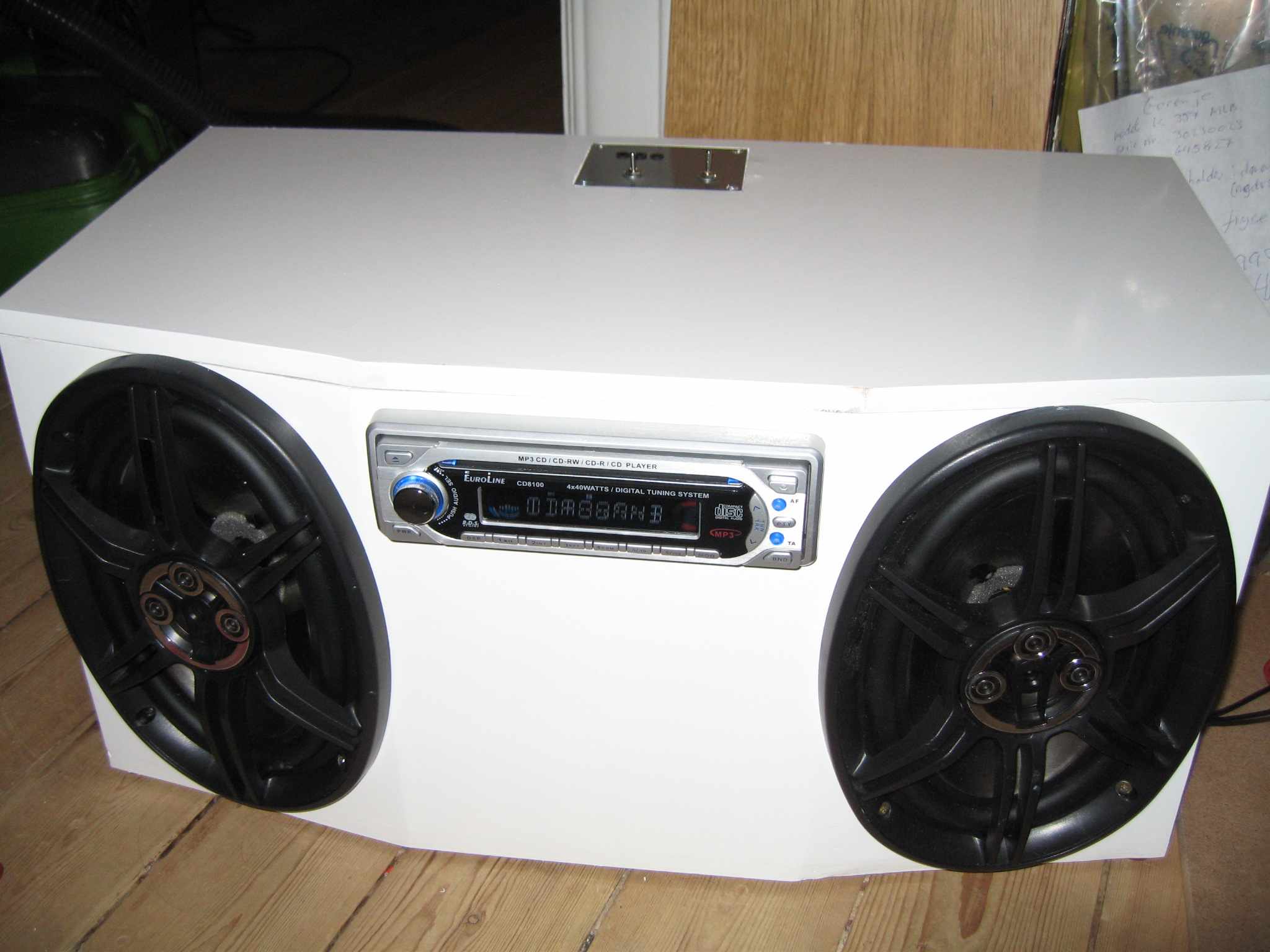

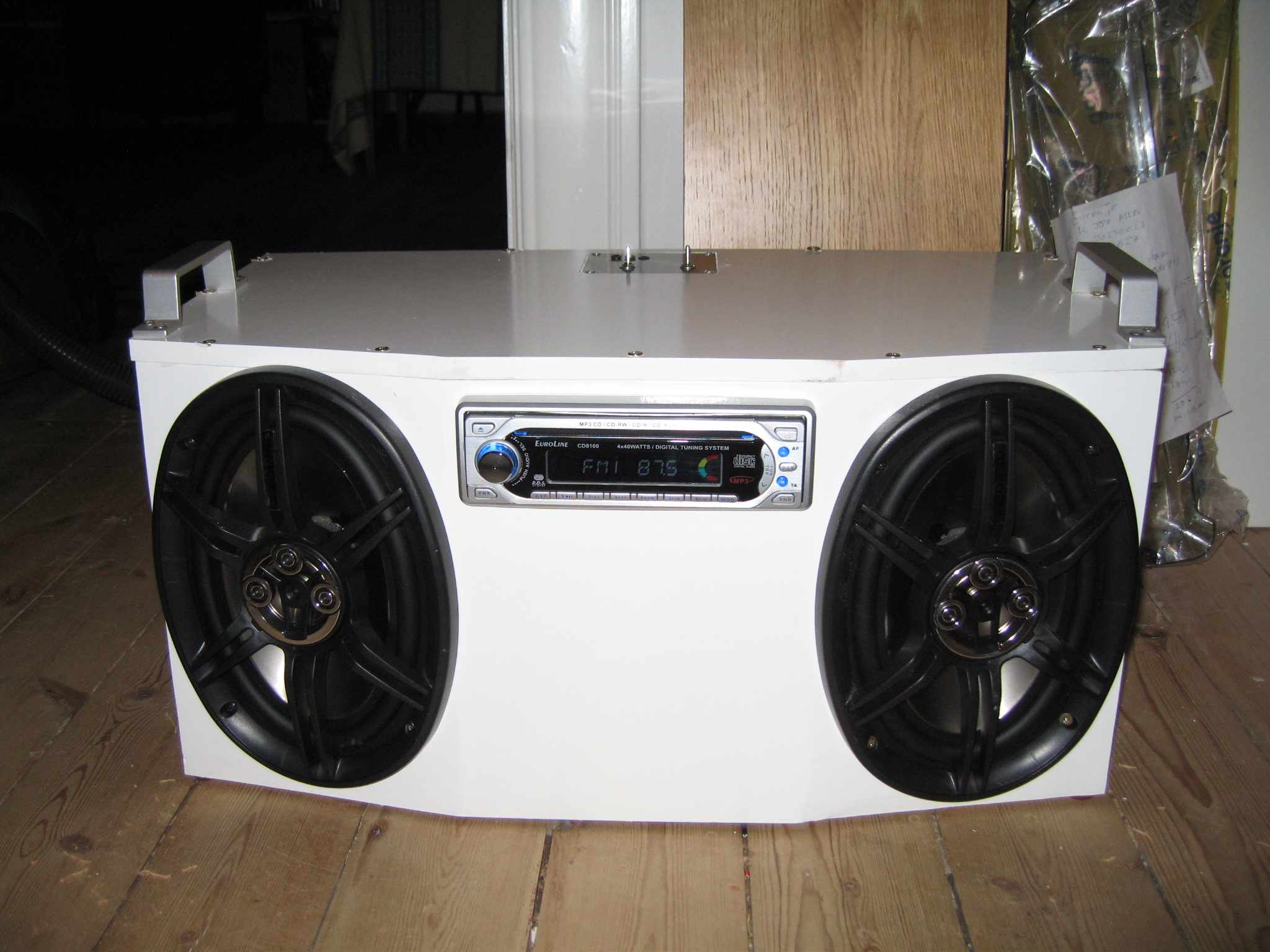

Frontalt view på kassen. Med batteri og højtalere vejer min Boombox 29 kg! Ikke nem at slæbe ret langt.
Så kom min nye Boombox endelig på festival i Wacken 2006, og den kørte uden problemer en hel weekend.
Her følger den detaljerede indkøbsliste:
6x9" højtalersæt, 360 W, Xzound 16V, thansen, 349 kr.
Euroline CD8100 Autoradio m/mp3 & CD player, www.tv-udstyr.dk, 449 kr.
Shark fin antenne til FM modtagelse, thansen, 129 kr.
Einhell AFEN 10 batterilader, Harald Nyborg, 239,20 kr.
Bilbatteri 60 Ah, Harald Nyborg, 174,40 kr.
Ford Polsko, Harald Nyborg, 31,96
BIL BATTERI PRØVER SK1034, www.elektronik-lavpris.dk, 52 kr.
1 MDF-plade skåret ud på Husets træværksted i Århus, 175 kr.
Skruer, kiks til samlingerne og lim fra Husets træværksted.
Diverse løse ledninger, strips, øjer, elastikker, samlemuffer mm. jeg havde liggende.
1 stykke aluminiumsplade til kontrolpanel samt et par kontakter jeg havde liggende.
Spartelmasse til træ, Silvan, pris?
Hvid grunder og hvid oliebaseret træmaling, Flügger, pris?.
I alt ca. 1600 kroner.
